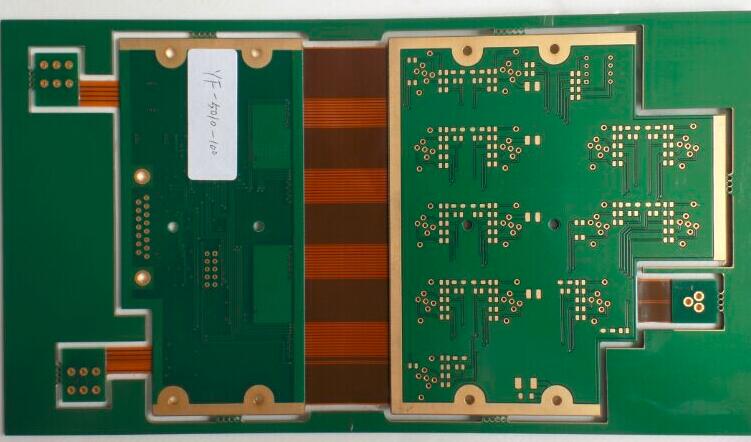

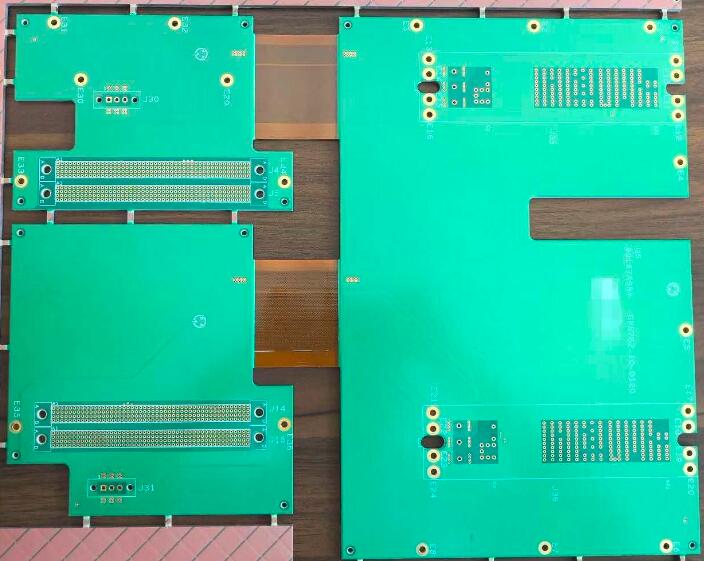

50L 軟硬結合板 Flex-rigid PCB

特殊：軟硬結合板 BGA盤中孔、樹脂塞孔

板厚：6.0+-0.5mm

鉆孔：最小 0.2mm

線寬線距：3mil/3mil 0.075/0.075mm

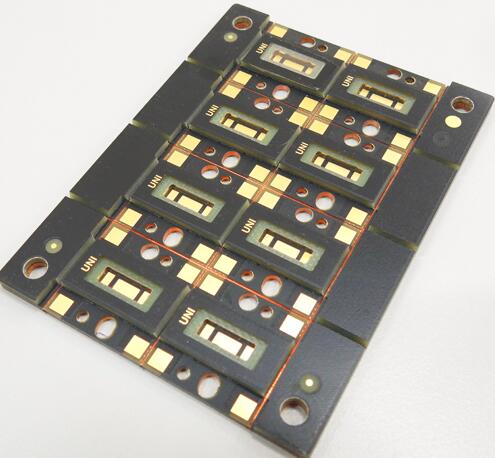

層數：1層
板厚：1.6+/-0.1mm
所用板材：高純度紫銅
最小孔徑：2.0mm
表面處理：沉金
絕緣層導熱系數：3.0
外層銅厚：35um
金 厚：>=1u"
工藝特點：銅基、高導熱、喇叭孔

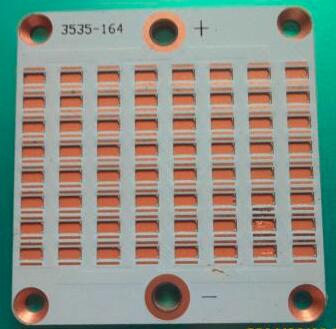

高導熱銅基板 Copper base PCB

層數：1層
板厚：1.6+/-0.10mm
所用板材：高純度紫銅
最小孔徑：4.0mm
表面處理：OSP
外層銅厚：35um
工藝特點：電源層和散熱層分離、銅基、高反射鍍銀工藝

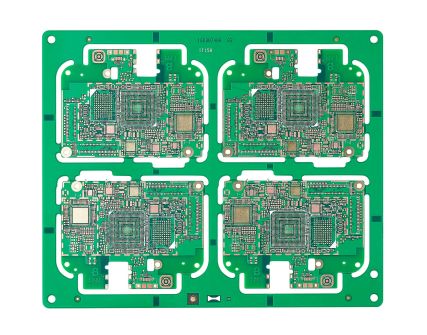

層數：10層

板厚：2.0±0.15mm
所用板材：FR4生益
最小孔徑：0.15mm
表面處理：沉金
BGA大?。?.25mm
最小線寬/距：0.1mm/0.1mm
盲孔結構：1-2層，2-3層，8-9層，9-10層
工藝特點：HDI埋盲孔結構、BGA密度高

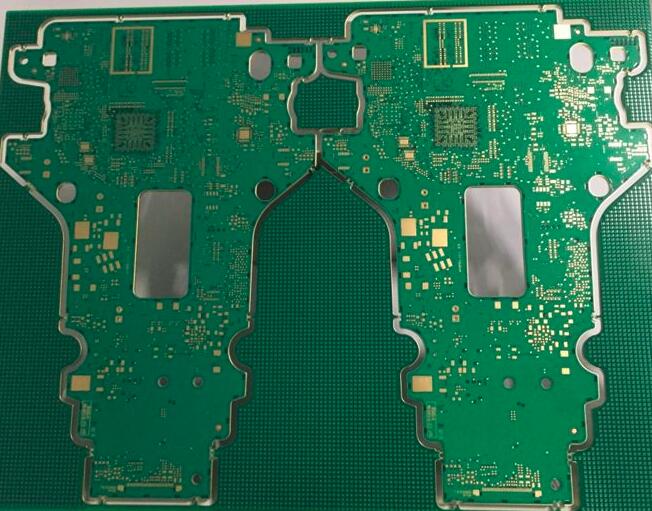

層數：12層
板厚：1.6±0.14mm
所用板材：FR4生益
最小孔徑：0.1mm
表面處理：沉金+OSP
最小線寬/距：0.1mm/0.1mm
盲孔結構：1-2層，3-10層，11-12層
工藝特點：HDI埋盲孔結構

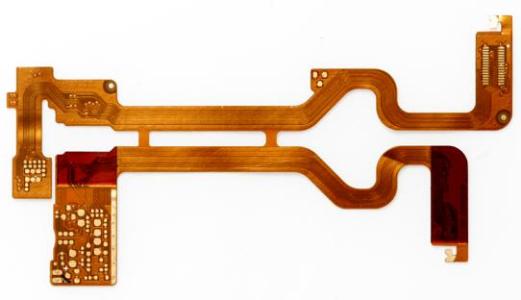

材料結構：雙面膠+低損耗黃色覆蓋膜+（線路銅+膠+高頻介質聚酰亞胺基材+膠+線路銅）+低損耗黃色覆蓋膜
耐 性：自由彎曲、折繞
公 差：±0.03mm
厚 度：0.15mm
補 強：正反面0.15mm鋼片補強
制作工藝：焊料涂覆、插頭電鍍、覆蓋層、覆膜型、阻焊型屏蔽撓
表面處理：沉金(化金)1~2微英寸
最小線寬/線距：0.06mm/0.09mm

產品類別：FPC單面板

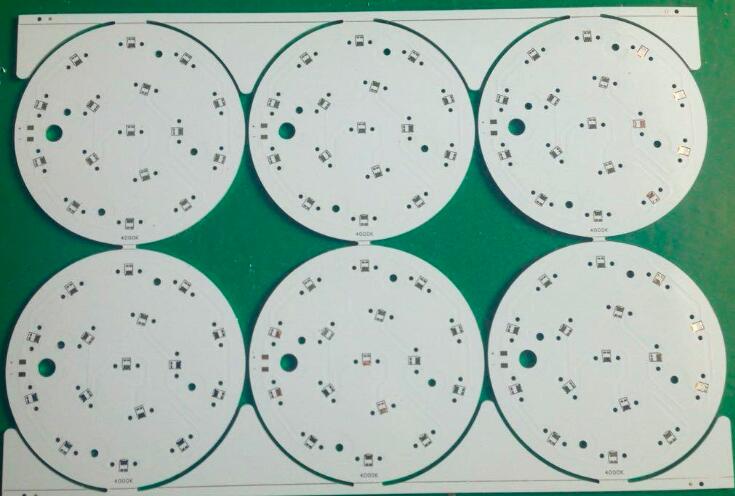

層數：1層
板厚：1.6+/-0.1mm
所用板材：5052高導熱鋁材
最小孔徑：2.0mm
表面處理：沉金
絕緣層導熱系數：2.0
外層銅厚：35um
金 厚：>=2u"
工藝特點：鋁基、高導熱

層數：12層

板厚：2.0±0.15mm
所用板材：FR4生益
最小孔徑：0.1mm
表面處理：沉金
BGA大?。?.25mm
最小線寬/距：0.13mm/0.15mm
盲孔結構：1-2層，2-3層，3-4層，9-10層，10-11層，11-12層
工藝特點：HDI盲埋孔工藝、BGA密度高、孔到線間距小
